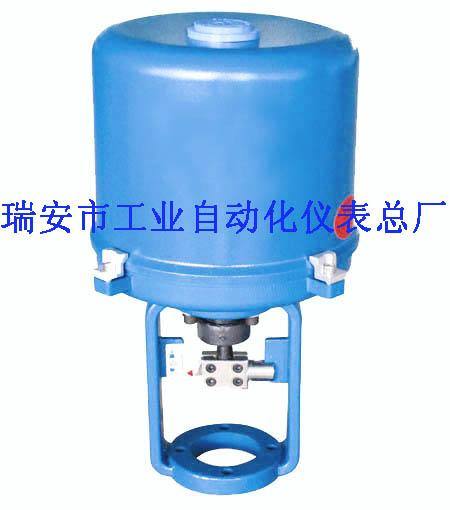

3610L系列直行程電子式電動執行器

點擊圖片查看大圖

詳細信息

型號：3610L

3610L系列電子式電動執行器是以220A交流單相電源作為驅動電源，接受來自調節器的DC4～20mA，或者DC1～5V控制信號來運轉的全電子式執行機構；機構內有有伺服系統，無須另配伺服放大器，連線簡單，并具有自診斷功能，控制精度高，是具有高可靠性的產品，可與各種直行程調節機構組合成電動調節閥。

一、主要特點：

1、一體化結構無須另配伺服放大器。

2、具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。

3、用狀態選擇開關可以設定斷信號時，閥芯處于全開、全閉或自鎖狀態。

4、用狀態選擇開關可以設定正、反動作。

5、用養成選擇開關可以設定輸入信號為DC4-20mA或DC1-5V。

6、調整工作零點時，能確保閥芯自鎖。

7、采用同步皮帶傳動，有效降低了噪音。

8、延時保護功能，額定負載時，能實行狀態自鎖，發生故障時，能立即起動保護，并可反向運行取消延時保護。

二、型號規格:

類別	型號	額定輸出力矩N	速度mm/s	最大行程mm
普通型	361LSA-08	800	4.2	30
	361LSA-20	2000	2.1	30
	361LSB-30	3000	3.5	60
	361LSB-50	5000	1.7	60
	361LSC-65	6500	3.4	100
	361LSC-99	10000	2.0
	361LSC-160	16000	1.0
隔爆型	361LXA-08	800	4.2	30
	361LXA-20	2000	2.1	30
	361LXB-30	3000	3.5	60
	361LXB-50	6000	1.7	60

三、主要技術參數

電源		220V AC 50HZ
驅動電機		交流可逆單相齒輪減速電機
控制信號		DC4～20mA或DC1～5V
開度檢測		精密導電塑料電位器
耗電功率	A型	50VA
	B型	150VA
	C型	220VA
開度信號		DC4～20mA（負載電阻500Ω）
控制限位開關		開側、閉側
上蓋形式		保護等級（相當于IP55）
安裝姿式		任意
接線口		2～PF1/2(普通型)　2～PF3/4（防爆型型）
配線		信號線屏蔽并與電源線隔離
防爆標志		Exd ⅡBT4
允許環境溫度 ℃		防爆型：-10～+60
		普通型無空間加熱器：-10～+60
		普通型帶空間加熱器-35～+60
環境氣體		無腐蝕性氣體
允許振動		1.5G以下
相對濕度		普通型95%以下，防爆型45～85%
項目		指標值
基本誤差%		±1.0
回差%		1.0
死區%		0.8～1.0　可調到0.4
分辯率		＜0.4
調節范圍		零點±25%，轉角20%～100%
