3610R系列角行程電子式電動執行器

點擊圖片查看大圖

詳細信息

型號：3610R

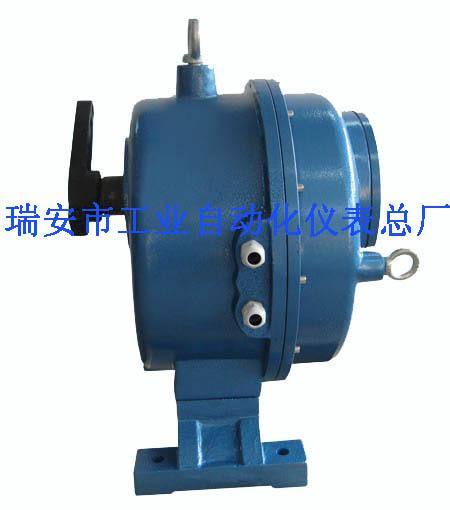

3610R系列角行程電子式電動執行器是以220V交流單相電源作為驅動電源，接受來自調節器的控制信號（4～20mA DC或1～5V DC），實現預定角位移（0～90°）運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應用于發電、冶金、石油、輕工及環保等工業部門。

一、主要特點：

1.1執行器設計有伺服系統（無需另配伺服放大器），只要接

入4～20mA DC（或1～5V DC）信號和220VAC單相電源即可

。內設接線端子，接線極為簡單方便。

1.2執行器的關鍵部位----控制器，采用最先進的混合集成電路，

用樹脂密封澆注，外形為匣狀，體積小，可靠性高。

1.3驅動量的反饋檢測采用高性能導電塑料電位器，分辨率<4%。

1.4具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。

1.5用狀態選擇開關可以設定斷信號時，閥芯處于全開、全閉、或自鎖狀態。

1.6用狀態選擇開關可以設定正、反狀態。

1.7用狀態選擇開關可是設定輸入信號為4～20mADC或1～5VDC。

1.8調整工作零點（始點）或轉角（終點）簡單易行。

1.9當突然斷電時，能確保閥芯自鎖。

1.10采用同步皮帶傳送，有效降低了噪音

1.11延時保護功能，額定負載時，能實行狀態自鎖，發生故障時，能立即啟動保護，并可反向運動取消延時保護。

二、型號規格

類別	型號	輸出力矩N.M	動作時間S/90°	最大轉角
普通型	361RSA-02	20	8.5	90°
	361RSA-05	50	17
	361RSB-10	100	18
	361RSB-20	200	36
	361RSC-30	300	24
	361RSC-50	500	42
	361RSC60	600	48
	361RSD-100	1000	30
	361RSD-150	1500	42
隔爆型	361RXB-10	100	18
隔爆型	361RXB-20	36	36

三、主要技術參數

電源	220V AC 50HZ		開度信號	DC4～20mA
驅動電機	交流可逆單相齒輪減速電機		控制限位開關	開側、閉側
控制信號	DC4～20mA或DC1～5V		保護等級	IP55
轉角檢測	精密導電塑料電位器		安裝姿式	任意
耗電功率	A型	50VA	接線口	2～PF1/2(普通A、B、C型) 2～PF3/4（防爆型、普通D型）
	B型	150VA	配線	信號線屏蔽并與電源線隔離
	C型	220VA	防爆標志	Exd ⅡBT4
	D型	350VA	環境氣體	普通型不帶空間加熱器和防爆型	-10～+60
分辨率		＜0.4%		帶空間加熱器	-35～+60
調整范圍	零點	±25%	允許振動	1.5G以下
	轉角	20%～100%	相對濕度	普通型95%以下，防爆型45%～85%
項目			指標值
基本誤差%			±1.0
回差%			1.0
死區%			0.8～1.0可調到0.4
分辯率			＜0.4
調節范圍			零點±25%，轉角20%～100%
