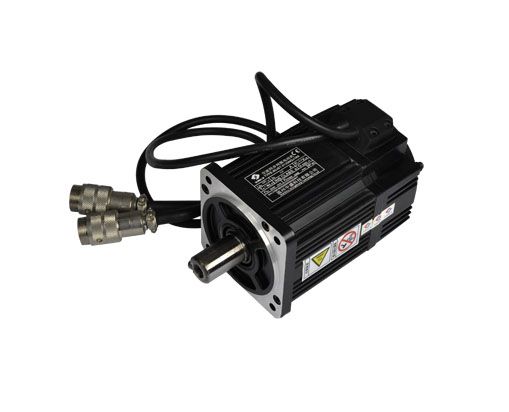

80JST-01330NGJ16X 交流伺服電機

點擊圖片查看大圖

詳細信息

中盛科技JST系列電機為正弦波交流永磁同步伺服電動機，具有高轉矩慣性比、低速性能好、過載能力強、響應快速、定位精確等特點，能廣泛滿足機床數控及其他多種自動化機械要求，適用于各種需要精確定位、精密控制的場合。

　　●高穩定性：采用高性能、高磁能積的稀土永磁材料，耐溫度高、工作運行穩定。

　　●高效節能：電機采用有限元析法磁路優化設計，功率密度大，效率高，節能環保。

　　●長壽命、低噪音：電機結構設計新穎，電機機殼帶風槽設計，增大散熱面積，延長電機壽命；選用進口NSK高精度軸承，降低噪音。

　　●高精度，高響應：標準系列選擇用多摩川高分辨率光電編碼器，精度高、控制穩定；高精G4系列電機搭配17bit等級（160000p/r）編碼器,大幅提升定位精度與低速運轉穩定度；電機轉子特殊處理，響應速度高。

　　●采用IP65防護等級，確保電動機在-15℃～40℃環境溫度及粉塵油霧環境下可靠使用。

電機主要技術參數

80JST系電動機主要技術參數

型號	80JST- 01330NG	80JST- 02430NG	80JST- 03520KG		80JST- 03530NG	80JST- 04025LG
額定功率（KW）	0.4	0.75	0.73		1.0	1.0
極對數	4
驅動單元輸入電壓（V）	AC三相（或單相220）
額定電流（A）	2	3	3		4.5	4.4
零速轉矩（N·m）	1.3	2.4	3.5		3.5	4
額定轉矩（N·m）	1.3	2.4	3.5		3.5	4
最大轉矩（N·m）	3.8	7.1	10.5		10.5	12
額定轉速（r/min）	3000	3000	2000		3000	2500
最高轉速（r/min）	4000	4000	2500		4000	3000
轉動慣量 (kg·㎡)	1.05×10^-4	1.82×10^-4	2．63×10^-4		2．63×10^-4	2.97×10^-4
重量 (kg)	1.78	2.86	3.7		3.7	3.8
絕緣等級	B(GB755-2008)
振動等級	R(GB10068-2008)
防護等級	IP65 (GB4208-2008/IEC 60529: 2001, GB/T4942.1-2006)
安裝型式	IMB5(凸緣安裝)（GB/T997-2008/IEC60034-7:2001）
工作制	S1（連續工作制）（GB755-2008）
編碼器線數 (p/r)	增量式2500（標準配置）
失電制動器	DC24V、3.2N·m 相應電動機重量增加0.9kg			無
