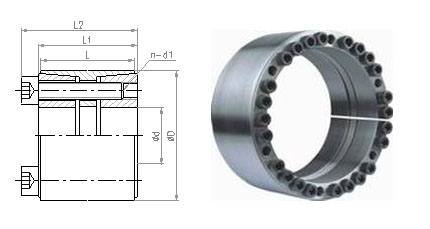

Z12A型脹緊聯結套的基本尺寸與技術參數

基 本 尺 寸

額定負荷

脹套與軸結合面上的壓力
Pt
N/mm2

脹套與轂結合面上的壓力
Pt’
N/mm2

螺釘的擰緊力矩
Ma
N.m

質量
kg

d

D

L

L1

L2

軸向力
Ft kN
Pax(Mt=0)

轉矩
Mt kN.m
Pax(Ft=0)

25

55

32

40

46

67

0.84

297

101

17

0.47

28

55

32

40

46

67

0.94

265

101

17

0.44

30

55

32

40

46

67

1

248

101

17

0.42

35

60

44

54

60

74

1.3

165

87

17

1

40

75

44

54

62

145

2.9

282

116

41

1.1

45

75

44

54

62

145

3.26

251

116

41

1.2

50

80

56

64

72

165

4.15

200

98

41

1.4

55

85

56

64

72

186

5.15

205

104

41

1.6

60

90

56

64

72

207

6.2

202

106

41

1.7

65

95

56

64

72

207

6.75

187

100

41

1.9

70

110

70

78

88

329

11.5

223

114

83

3.1

80

120

70

78

88

362

14.5

215

115

83

3.5

90

130

70

78

88

390

17.8

208

115

83

3.8

100

145

90

100

112

527

26.3

200

107

145

6.1

110

155

90

100

112

575

31.8

198

110

145

6.6

120

165

90

100

112

670

40.4

212

120

145

7.2

130

180

104

116

130

759

49

180

112

230

11.1

140

190

104

116

130

842.8

59

186

124

230

11.8

150

200

104

116

130

896.6

67

185

127

230

12.6

160

210

104

116

130

950

76

183

128

230

13.4

170

225

134

146

162

1223.5

104

172

113

355

19.6

180

235

134

146

162

1288.8

116

172

115

355

20.6

190

250

134

146

162

1363

129.5

172

116

355

23.8

200

260

134

146

162

1437.5

143.7

172

112

355

24.9

220

285

134

146

162

1581.8

174

172

115

355

29.6

240

305

134

146

162

1725

207

172

119

355

31.9

260

325

134

146

162

1846

240

170

117

355

34.3

280

355

165

177

197

2428.5

340

168

117

690

52

300

375

165

177

197

2540

381

161

123

690

55.3

320

405

165

177

197

2881

461

175

119

690

67.3

340

425

165

177

197

2994

509

171

119

690

71

360

455

190

202

224

3588.8

646

169

115

930

96.5

380

475

190

202

224

3821

726

170

115

930

101.2

400

495

190

202

224

3960

792

168

120

930

106

420

515

190

202

224

4100

861

165

1l6

930

110.7

440

535

190

202

224

4260

937

165

112

930

110

460

555

190

202

224

4260

980

158

107

930

113

480

575

190

202

224

5000

1200

176

121

930

118

500

595

190

202

224

5000

1240

169

1l7

930

122

520

615

190

202

224

5330

1390

174

121

930

126

540

635

190

202

224

5330

1440

168

117

930

131

560

655

190

202

224

5680

1590

172

121

930

135

580

675

190

202

224

5860

1705

172

121

930

140

600

695

190

202

224

5860

1760

166

118

930

144
