0577-65030088 0577-65030009 gtdq@163.comGT500系列電機智能監控裝置 |
||
|
||
| 詳細信息 | ||

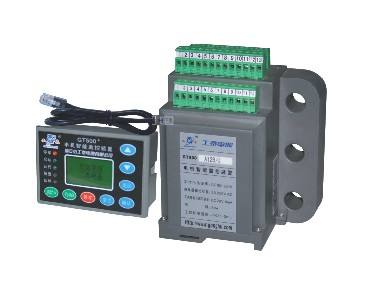

| 一、概述 GT500系列電機智能監控裝置主要功能為操作交流電動機控制回路中的接觸器，實現電機的起停操作，支持電動機的直接起動、雙向起動和星三角起動，并針對過熱、過負荷、堵轉、欠流、不平衡、接地、漏電、欠壓、過壓、晃電等故障對電動機予以保護，此外可實現測量、告警、顯示、通訊等功能，適用于交流50Hz、額定電壓至400V（660V）、額定電流1A～600A的交流電動機。該產品是我公司按IEC國際標準開發的智能化、網絡化、數字化低壓電機保護控制裝置。采用模塊化設計結構，產品體積小，結構緊湊，安裝方便，可分散式安裝全面實現保護、測量、控制一體化。 二、方案： 1.全中文液晶操作面板單元，高清晰寬溫帶藍背光LCD中文菜單顯示屏顯示操作、查看、參數設置等更加直接，精度更高； 2.可編程輸入及自定義輸入13路，可編程輸出及自定義輸出5路，可滿足工控現場的不同工藝聯鎖要求； 3.監控裝置0～600A額定電流規格均自配套相應的電流互感器。為用戶降低設備成本； 4.測量功能：三相電流、漏電電流和三相電壓(可選)，并且可檢測電動機預置熱敏電阻阻值(可選)； 5.顯示功能：顯示電動機的工作電流、電壓，顯示已經積累熱量和熱敏電阻值，顯示接觸器和斷路器的工作狀態，顯示電動機的工作狀態和所有保護、告警狀態； 6.事件記錄及查詢功能：記錄故障跳閘時的故障類別、跳閘時間、故障變量； 7.歷史記錄及查詢功能：記錄電機的起停時間、起動電流、總的起停次數和故障跳閘次數。 8.可以通過輸出模擬量4～20mA的方式與DCS系統連接把電機運行參數傳送出去，構成分布式綜合電力監控統； 9.通過RS485接口，Modbus-RTU通信協議與多種微機工控組態軟件實現網絡通訊； 10.所有的保護動作信息、遙信、遙測、遙控均可通過通訊實現。 三、通訊系統 通訊系統主要由位于中央控制室的上位機和位于控制現場的GT500系列電機智能監控裝置組成遠程通訊。采用RS485 遠程通訊接口，支持 MODBUS-RTU等多種通信協議規約，波特率可設置（9600bps出廠值），通訊距離可達 1200 米。系統可同時對多達247臺的電機 智能監控裝置的各種保護參數進行修改、設定、數據傳輸、起停操作、數據記錄和對電動機的工作狀態及參數動態顯示；對故障進行醒目的聲光報警。 |
