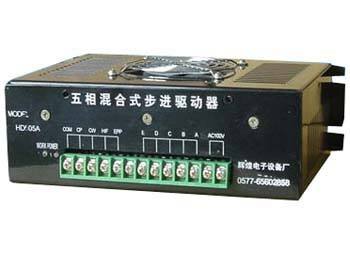

端子標記

功能

說明

 POWER

 電源指示

 電源打開發光管亮（綠色）

 COM

 +12V

 接電腦 +12V 端

 CP

 步進脈沖信號

 CW

 方向控制信號

 接電腦 CW   端

 H/F

 EPP

 A

 A相輸出，接步進電機1端

 如方向反，驅動器與電機反接：A 接 5

 B

 B相輸出，接步進電機2端

                             B 接 4

 C

 C相輸出，接步進電機3端

 E

 E相輸出，接步進電機5端

                             E 接 1

 AC100V

 電源輸入

 AC100V

 電源輸入

 額定電壓AC100V，5A
